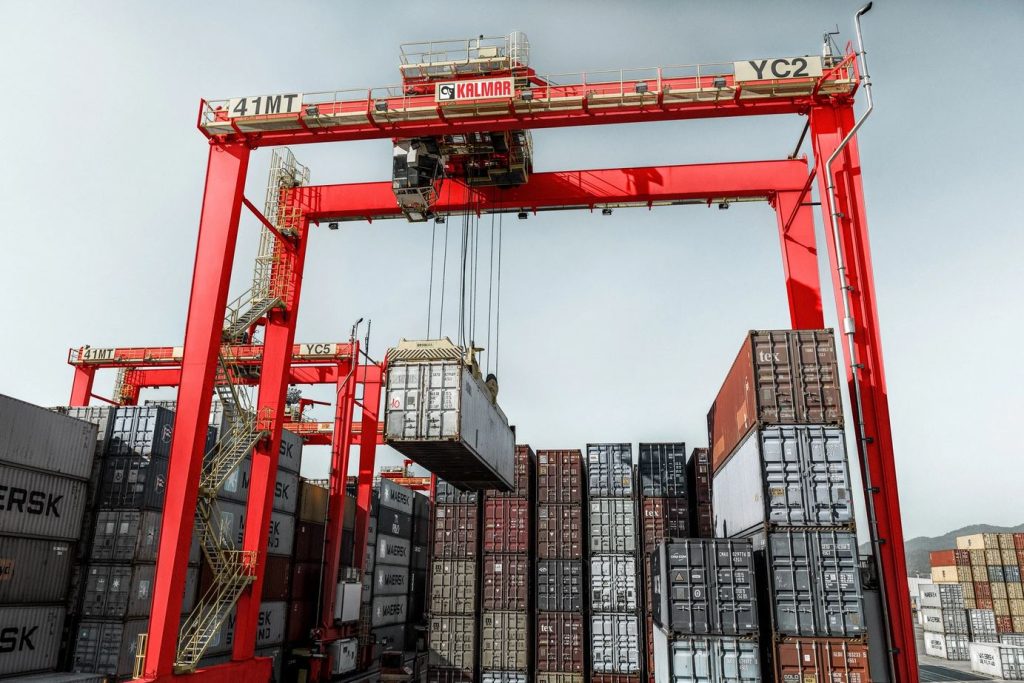

جرثقیل‌های دروازه‌ای ریلی (Rail Mounted Gantry Cranes) یا (RMG) یکی از اجزای کلیدی در صنایع حمل و نقل و دریایی به شمار می‌روند. این تجهیزات به‌ویژه برای جابجایی و مدیریت کانتینرها در بنادر، محوطه‌های ذخیره‌سازی و مراکز چندوجهی طراحی شده‌اند. در ادامه، به تحلیل جامع ویژگی‌ها، اجزا، مزایا، کاربردها و فرآیند تولید جرثقیل‌های دروازه‌ای ریلی می‌پردازیم.

ویژگی‌های کلیدی

جرثقیل‌های دروازه‌ای ریلی به دلیل طراحی پیشرفته و قابلیت‌های برجسته خود، در جابجایی کانتینرها به شدت مورد استفاده قرار می‌گیرند:

طراحی بر روی ریل: این جرثقیل‌ها بر روی ریل‌های محکم نصب شده‌اند که حرکت روان و دقیقی را در طول محوطه کانتینر فراهم می‌آورند. این ویژگی امکان بهره‌برداری بهینه از فضای موجود و موقعیت‌یابی دقیق کانتینرها را فراهم می‌کند.

ظرفیت باربرداری بالا: توانایی جابجایی کانتینرهایی با وزن‌های مختلف از ۲۰ تا ۶۵ تن، این جرثقیل‌ها را به گزینه‌ای مناسب برای انواع نیازهای باربرداری تبدیل می‌کند.

قابلیت بارگیری دوتایی: بسیاری از جرثقیل‌های مدرن به میله‌های پخش‌کننده دوتایی مجهز هستند که امکان جابجایی هم‌زمان دو کانتینر را فراهم می‌آورد و کارایی عملیات را بهبود می‌بخشد.

قدرت دسترسی بالا: توانایی دستیابی به لایه‌های بالای کانتینرهای انباشته شده، به افزایش ظرفیت ذخیره‌سازی در محوطه‌های کانتینر کمک می‌کند.

سیستم‌های کنترل پیشرفته: سیستم‌های کنترل مدرن، عملیات جرثقیل را با دقت بالا و به‌صورت ایمن مدیریت می‌کنند. این سیستم‌ها به اپراتورها امکان کنترل حرکات و موقعیت‌یابی کانتینرها را می‌دهند.

ویژگی‌های ایمنی: ویژگی‌های ایمنی مانند فناوری ضد نوسان، سیستم‌های اجتناب از برخورد و عملکردهای توقف اضطراری به محافظت از پرسنل و بار کمک می‌کنند.

اجزای اصلی

جرثقیل‌های دروازه‌ای ریلی از اجزای مختلفی تشکیل شده‌اند که هر یک نقش مهمی در عملکرد کلی آنها ایفا می‌کند:

ساختار اصلی:

فریم دروازه‌ای: ساختار فولادی بزرگ که وزن و حرکت کل جرثقیل را پشتیبانی می‌کند.

پایه‌ها/ستون‌ها: ستون‌های عمودی که ثبات ساختاری را فراهم می‌آورند.

ترکیب تریلی:

تریلی بالابر: بخشی که در طول فریم دروازه‌ای حرکت می‌کند و مکانیزم بالابری را پشتیبانی می‌کند.

بالابر: دستگاهی برای بالا بردن و پایین آوردن کانتینرها که شامل کابل فولادی، درام و موتور است.

پخش‌کننده‌ها:

قفل‌های چرخشی: مکانیزم‌هایی که به گوشه‌های کانتینر قفل می‌شوند و آنها را ثابت نگه می‌دارند.

میله پخش‌کننده: بخشی که کانتینرها را نگه می‌دارد و بالا می‌برد، که در مدل‌های دوتایی می‌تواند دو کانتینر را هم‌زمان جابجا کند.

سیستم ریل:

ریل‌ها: مسیرهایی که جرثقیل بر روی آنها حرکت می‌کند، که می‌توانند بر روی زمین یا بر روی ساختارهای مرتفع نصب شوند.

مکانیزم‌های حرکتی جرثقیل:

درایوهای حرکت دروازه‌ای: مکانیزم‌هایی که جرثقیل را در طول ریل‌ها حرکت می‌دهند.

درایوهای بالابری: موتورها و دنده‌هایی که کنترل بالا بردن و پایین آوردن کانتینرها را انجام می‌دهند.

درایوهای حرکت تریلی: درایوهایی که تریلی را در طول فریم دروازه‌ای حرکت می‌دهند.

درایوهای چرخش: برای چرخش جرثقیل و موقعیت‌یابی دقیق کانتینرها استفاده می‌شود.

کابین کنترل:

کابین اپراتور: مرکز کنترل که اپراتور در آن حرکات جرثقیل و عملیات جابجایی کانتینرها را نظارت و کنترل می‌کند.

سیستم‌های ایمنی و کنترل:

سیستم ضد نوسان: فناوری برای کاهش نوسان کانتینرها در حین جابجایی.

سیستم اجتناب از برخورد: سنسورها و نرم‌افزارهایی که از برخورد با سایر جرثقیل‌ها یا موانع جلوگیری می‌کنند.

کنترل‌های توقف اضطراری: مکانیزم‌هایی برای توقف عملیات جرثقیل در مواقع اضطراری.

سیستم‌های پایش بار: سنسورها و نشانگرهایی برای اطمینان از عملیات ایمن باربرداری.

سیستم‌های تأمین برق:

کابل‌کشی الکتریکی: سیم‌ها و کابل‌هایی که برق را به جرثقیل و اجزای آن تأمین می‌کنند.

قرقره‌های کابل تأمین برق: قرقره‌های قابل بازگشت که کابل‌های برق را هنگام حرکت جرثقیل مدیریت می‌کنند.

کاربردها

جرثقیل‌های دروازه‌ای ریلی در صنایع باربری کاربردهای زیادی دارند و در موقعیت‌های مختلف به کار می‌روند:

ترمینال‌های بندری: این جرثقیل‌ها در بنادر برای بارگیری و تخلیه کانتینرها از کشتی‌ها به انبارها و بالعکس استفاده می‌شوند. با دقت بالا و سرعت عمل، روند انتقال بار را تسهیل می‌کنند.

تأسیسات بین‌مدیالی: در مکان‌هایی که کانتینرها بین وسایل نقلیه مختلف مانند قطارها و کامیون‌ها جابجا می‌شوند، این جرثقیل‌ها برای انتقال سریع و کارآمد کانتینرها به کار می‌روند.

مراکز لجستیک و توزیع: در این مراکز، جرثقیل‌های دروازه‌ای ریلی برای جابجایی کانتینرها و مدیریت موجودی‌ها استفاده می‌شود. این کار باعث بهینه‌سازی روند توزیع و مدیریت موجودی می‌شود.

بنادر داخلی و انبارهای داخلی: این جرثقیل‌ها در مناطق دور از دریا، برای بارگیری و تخلیه کانتینرها از وسایل نقلیه مانند کامیون‌ها و قطارها به انبارها استفاده می‌شوند.

ترمینال‌های ریلی: در ایستگاه‌های باربری ریلی، این جرثقیل‌ها برای بارگیری و تخلیه کانتینرها از واگن‌های قطار به انبارها یا برعکس، استفاده می‌شوند.

محوطه‌های تعمیر و نگهداری: برای جابجایی کانتینرها به منظور انجام تعمیرات و نگهداری، از این جرثقیل‌ها استفاده می‌شود تا فرآیند تعمیرات به شکل مؤثری انجام شود.

 نتیجه گیری

جرثقیل‌های دروازه‌ای ریلی (RMG) با طراحی پیشرفته و قابلیت‌های برجسته، ابزارهای حیاتی در مدیریت و جابجایی کانتینرها هستند. این جرثقیل‌ها با ظرفیت باربرداری بالا، امکان جابجایی هم‌زمان دو کانتینر، و سیستم‌های کنترل و ایمنی پیشرفته، به بهینه‌سازی عملیات باربری در بنادر، تأسیسات بین‌مدیالی و مراکز لجستیک کمک می‌کنند. ویژگی‌های منحصربه‌فرد آنها به بهره‌برداری مؤثر از فضا و افزایش سرعت و دقت جابجایی کانتینرها می‌انجامد، که در نتیجه موجب بهبود کارایی و کاهش هزینه‌ها در عملیات حمل و نقل می‌شود.
